Maschinenbörse

10 Heizzonen, Länge 3.550 mm

4 Kühlzonen, Länge 1.420 mm

Abmaße: 6.280 mm x 1.600 mm x 1.420 mm (LxBxH)

Gewicht: 2.500 kg

Hersteller: Vitronics Soltec

Historie: Gebrauchtmaschine

Baujahr: 2022

Erstinstallation: 12/2022

Betriebszeit in Linie: 10 Monate

Standort: Marktheidenfeld, Deutschland

Verfügbarkeit: ab sofort

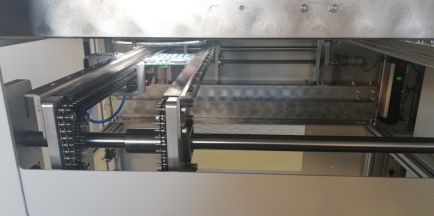

Transport- und Vorheizstrecke

Wellenformer

Lottiegel

Sprühfluxer

Abbildungen ähnlich; Änderungen und Irrtümer vorbehalten;

Zwischenverkauf vorbehalten; Installation, Schulung, Transport und Verpackung werden nach Aufwand berechnet!

Weitere Informationen erhalten Sie gerne auf Anfrage.

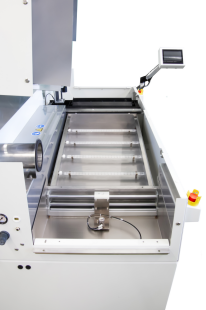

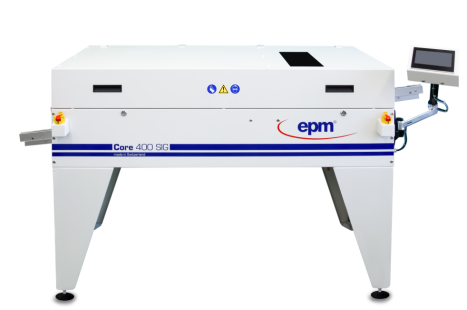

Wellenlötanlage epm „CORE 400 SIG“

Ausstattung:

• robuste Stahlkonstruktion

• Pulverbeschichtung in RAL 9002 mit blauer Beschriftung

• Lotinhalt ca. 80 kg (je nach Lotlegierung).

• SIG-Steuerung (Sigmatek); 100 programmierbare

• Prozessabläufe über 7" TFT-Touch-Screen speicherbar

• Flussmittelauftrag über Sprühfluxer, Flussmittelmenge

und Sprühbereich frei programmierbar.

• 750 mm Vorheizung mit 5 IR-Hochleistungsstrahlern

à 1.360 Watt -individuell ansteuerbar

• Rahmentransport mit 7°Lötwinkel, größtes

Leiterplattenformat (390x462mm)

• Transportgeschwindigkeit regelbar von 0,2–2m/min

• Lottiegel, Lotpumpen und Düsen für bleifreien

Prozess ausgelegt.

• Lotbad geeignet für bleifrei Lote mit laminarer oder

turbulenter Lötwelle

• laminare Spezialwelle zur Verlötung von Bauteilen

(Standard)

• elektrischer Anschluss 400V 3PNE/ 8,75 kW,

CE-konform.

• Rahmentransport, Breite: 400 mm

• Durchlaufhöhe max. 80 mm

• CE konform

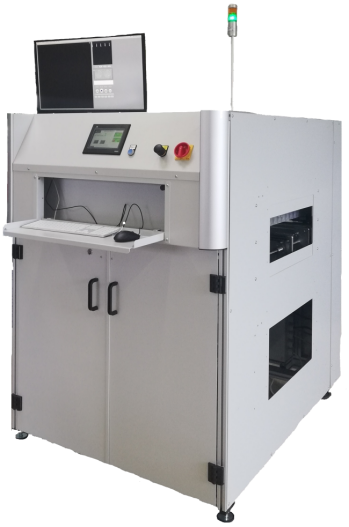

• Montageinspektion für manuelle oder automatisierte

Montageaufgaben wie z.B. THT-Bestückung

• Nach Abschluss der Bestückung bzw. Montage werden Merkmale

wie Ausrichtung, Form, Versatz, Text oder Farbe geprüft. Der

Prüfprozess wird entweder durch das mitgelieferte Keypad

gestartet oder im Inline- Einsatz über Barcode getriggert.

• Maximale Größe des Prüfobjekts 750 x 500 mm,

Min. 460 x 300 mm, einstellbar über optischen Zoom

• Professionelle MEK- AOI- Inspektionssoftware 22X

• Professionelle MEK Catch Software als MES Schnittstelle,

für Reparaturarbeitsplatz oder SPC- Datenerfassung,

basierend auf Windows 10 ™ (Option)

• Kamera (orthogonal, Overhead) mit LED Beleuchtungssystem

• Auflösung Kamera: 24Mp (Standard)

Optional: 42Mp oder 60Mp mit speziellem,

hochauflösendem Objektiv

• Barcodes können über Kamera bzw. externem Barcodeleser

erfasst werden

• Flexible- und benutzerfreundliche OK/NG - Anzeige

• Bedienung über Operator Custom Keypad

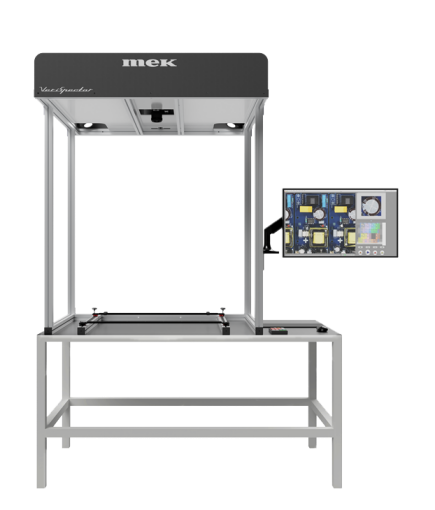

Der Mek VeriSpector ist ein effizientes Prüfsystem auf professionellem AOI- Niveau für die Inspektion von THT-Bauteilen nach der manuellen Bestückung, noch bevor sie in Wellen- oder Selektivlötanlagen weiter verarbeitet werden.

Mit extrem kurzen Inspektionszeiten ( < 5 Sek.) ermöglicht das VeriSpector AOI-System die Durchführung von Montage- und Bestückungsinspektionen in Echtzeit, die Durchführung von Reparaturen im laufenden Betrieb und die Vermeidung von Fehlern, bevor diese in den nächsten Prozess gelangen. Bei der manuellen Montage besteht ein viel höheres Risiko von Fehlern. Die sofortige Rückmeldung die der VeriSpector den Bedienern liefert, hilft, das Fehlerrisiko zu beseitigen und die Qualität und Effektivität manueller und halbautomatischer Fertigungsprozesse zu erhöhen, was zu einer deutlichen Ertragssteigerung führt. Obwohl das AOI-Modul für Aufgaben in der Leiterplattenbestückung optimiert ist, eignet es sich auch für den Einsatz in anderen Prüf- und Montagebereichen.

VeriSpector-Bestückkontrolle

Für einen Test des Arbeitsplatzes sind Sie herzlich

zu uns nach Marktheidenfeld eingeladen.

Gerne senden wir Ihnen ein individuelles Angebot zu.

Abbildungen ähnlich; Änderungen und Irrtümer vorbehalten;

Zwischenverkauf vorbehalten; Installation, Schulung, Transport und Verpackung werden nach Aufwand berechnet!

Weitere Informationen erhalten Sie gerne auf Anfrage.

Aktionspreis: 2.500,- €

*Abbildungen ähnlich; Änderungen und Irrtümer vorbehalten;

zzgl. ges. MwSt.;

Zwischenverkauf vorbehalten; Installation, Schulung, Transport

und Verpackung werden nach Aufwand berechnet!

Beispielbild: Anlage ähnlich

Ausstattung:

Lötaggregat 50 kg, inkl. 1 Miniwellenlötmodul

PC, Monitor, Tastatur und Maus

Offline-Software

Sprühstrahlüberwachung über Gabellichtschranke

DropJet Fluxerkopf mit Sicherheitsdruckbehälter

Quarz-Hochleistungsvorheizung, schnell reagierend

Weiteres Miniwellenlötmodul

Schutzgasversorgungsmodul extern mit digitalem Mengenmesser und Ventilen

Automatische Zinnzufuhr

Löthöhenüberwachung und Regelung

2x Hubmodul für Miniwellenlötmodul inkl. integrierter Hochleistungsdüsenzusatzheizung

2x Professionelle Prozesskamera

Beladeshuttle mit Sicherheitsfunktion

WT-Abfrage über Sensor im Shuttle

Kippfunktion im Portal, für Lötungen wahlweise in 0° und 7°

2x Universalwerkstückträger

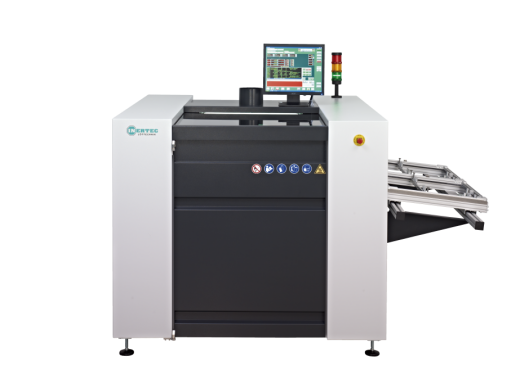

Selektivlötanlage CUBE.460 - Miniwelle inklusive

Leiterplattengröße: 460 x 460 mm

Abmaße: 1430 x 1550 x 1250 mm

Baujahr: Vorführmaschine

Verfügbarkeit: ab sofort

Abbildungen ähnlich; Änderungen und Irrtümer vorbehalten;

Zwischenverkauf vorbehalten; Installation, Schulung, Transport und Verpackung werden nach Aufwand berechnet!

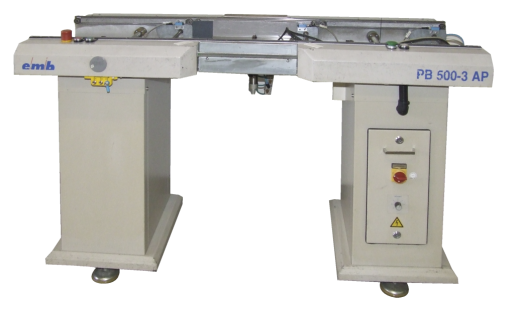

EMB PB 500-3 AP

Transportbänder

Historie: Gebraucht

Verfügbarkeit: sofort

Verfügbare Menge: 2

Ausstattung:

Maße (LxB): 1500 x 720 mm

Max. LP-Größe (LxB): 400 x 365 mm

Min. LP-Größe (LxB): 80 x 50 mm

Breitenverstellung: 50 mm bis 365 mm

Randauflage der

Leiterplatten: 3 mm

Bandgeschwindigkeit

(einstellbar): „0“ bis 15 m/min (stufenlos)

Elektrischer Anschluss: 230 V / 50 Hz / 0,3 KVA

Ausstattung:

PROZESSTECHNIK-HEIZEN

- Unterseitenheizung in allen Heizzonen

- Programmgesteuerte, stufenlose Einstellung der Lüfterdrehzahl über PC (3 Gruppen, Einstellbereich 20-60 Hz)

- Flexible Peakzone, ermöglicht über zusätzlichen Frequenzinverter (Lüfterdrehzahl von 20-60 Hz) einen unterschiedlichen Wärmeeintrag/Gasstrom zwischen Ober- und Unterseite Peakbereich

PROZESSTECHNIK-KÜHLEN

- Wasser-Konvektionskühlung - Oberseite inkl. Temperaturregelung der Wasser-Konvektionskühlung für max. 2 Kühlzonen, kontinuierliche Soll- Istwert-Temperaturkontrolle

- Anschluss an gebäudeinternen Wasserkreislauf bzw. Kühlkompressor am Aufstellungsort für Prozesskühlung

TRANSPORTSYSTEM

- Transporthöhe einstellbar zwischen 898 - 978 mm

- Stiftkettentransport mit 5 mm Auflagefläche

- Leiterplattenunterstützung inklusive Parkposition (beinhaltet Absenkung der Mittenunterstützung unter die feste Transportwange)

- Sonderkette für Leiterplattenunterstützung: durchgehende Laschenkette, keine Einzelpins

- Automatische Breitenverstellung der Transportbreite und der Leiterplattenunterstützung über Software/PC

- Durchlaufrichtung von Rechts nach Links

- Automatische Kettenschmierung für Transportketten und Leiterplattenunterstützung (-en) über PC inklusive Füllstandskontrolle

PROZESSTECHNIK-STICKSTOFF

- Vollstickstoffsystem (Maschine komplett ausgelegt für Schutzgasbetrieb inkl. Flowmeter, Druckminderer, 4 Messstellen - manuell einstellbar)

- Stickstoffregelung für Upgrade super heavy duty CATHOX 1040N für konstanten Restsauerstoffanteil im Prozesstunnel

PROZESSGASREINIGUNG

- "CATHOX" neues und patentiertes thermochemisches und auf Nanotechnik basierendes katalytisches Verfahren - für geringste Verschmutzungen und dadurch signifikante Reduzierung des Wartungsaufwandes;

- "CATHOX-ULTRA" Vollausstattung mit Insgesamt 12 CATHOX-Einheiten (pro Heizzone ein Katalysator + Katalysator an Schlitzabsaugung + Katalysator für die erste Kühlzone)"

STEUERUNG UND SOFTWARE-OPTIONEN

- SMEMA-Schnittstelle (IPC/SMEMA-STD1) am Maschinenein- und auslauf inkl. Leiterplattendurchlaufüberwachung (898 - 978 mm)

- Management Informationssystem, leiterplattenbezogene Aufzeichnung von Prozessdaten (Vorbereitung für Traceabilityanbindung) inkl. Barcodesoftwareintegration als Schnittstelle für den Anschluß von externem Lesegerät

SONSTIGES

- Leicht herausnehmbare Lüftergehäuse Tunnel- Unterseite für die Zonen 3,6,10,11,12 (für leichten Wartungszugang zu den einzelnen Breitenverstellungseinheiten)

- Leicht herausnehmbare Lüftergehäuse Tunnel- Oberseite in allen Kühlzonen (leicht ausbaubar und zu reinigen)

- Einlaufhilfen, für sichere Übergabe der Baugruppen in den Reflowofen

- ASYS-iPULSE über Open Apps Schnittstelle

- OpenApps

- Vliesstoffeinsätze mit Haltegitter in Kühlzone 1 & 2 oben

- Baffle Box - neues Design für bessere Zugänglichkeit und leichtere Wartung

- Venturi-Flow-Detection

- Umrüstung Kühleinheit und PT100 Sensor in Kühlzone 1 von Ober- auf Unterseite, werksseitig

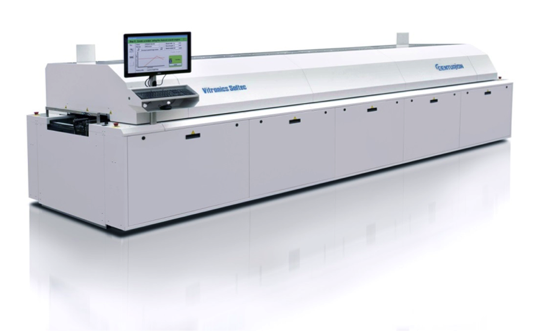

Reflowofen CENTURION CT-1040N Rechts/Links
